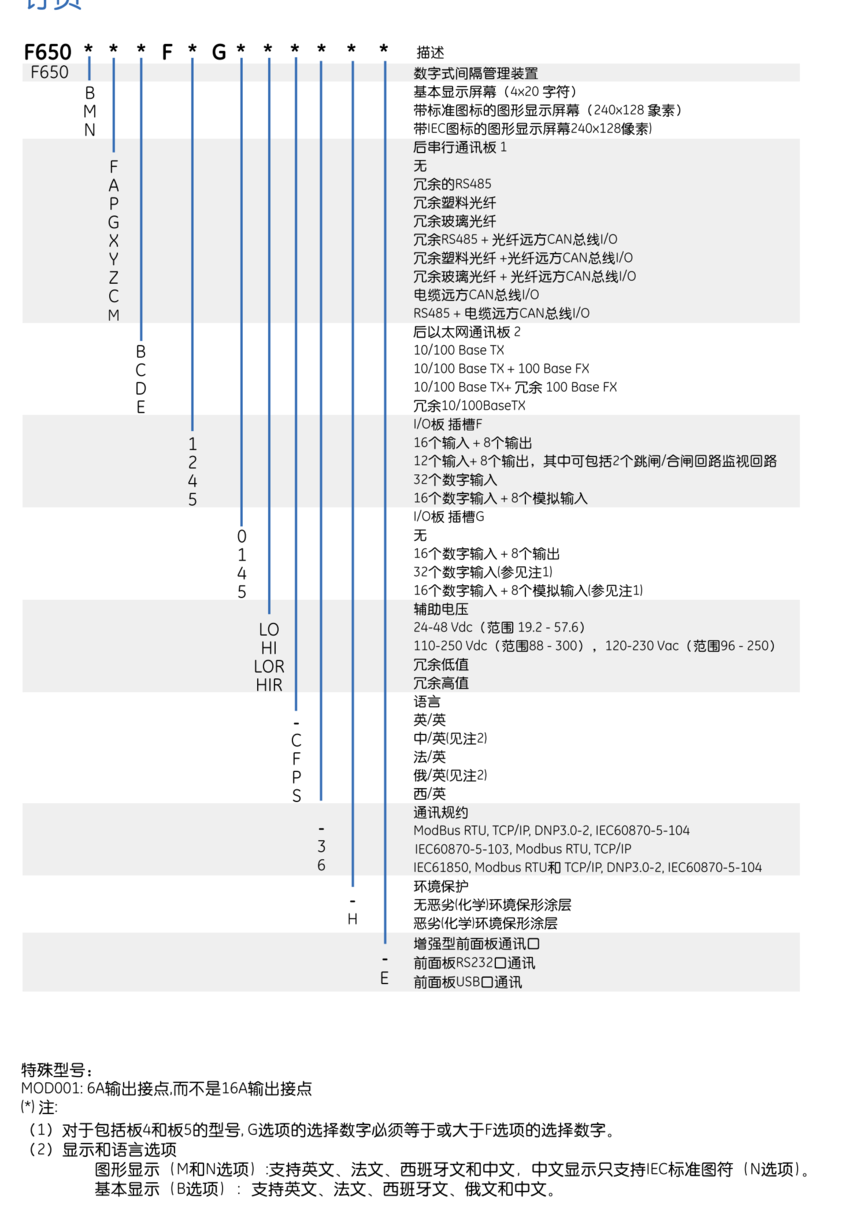

美国通用GE综合保护器F650

方便易用的中小型后台监控软件-EnerVista Viewpoint Monitoring

Viewpoint Monitoring 是一款功能强大，但简单易用的中小型监控软件，它可以支持150个设备或900个数据点容量。它支持两种版本，一种是最新的IEC 61850版本，另一种是常规的Modbus TCP/IP或Modbus RTU。

通过与间隔IED的通讯，Viewpoint Monitoring不但可以实时监视和控制相应的设备，同时还提供了各IED实时通讯状态的图形监视，而且还自动收集了各IED采集的事件报告和故障录波，为故障分析提供了方便，从而缩短了停电时间。

Viewpoint Monitoring不但可以连接GE的产品，同时还可以很方便地连接第三方的设备。对于使用GE的产品

由于Viewpoint Monitoring中已

预配置了所有GE产品的组态界面，因此可以节省大量的人工成本，同时可以减少出错率。

断线检测

F650中集成了导线断线或下垂的检测功能，该功能通过检测负序电流与正序电流的比值来触发报警或跳闸信号，为了防止在轻载情况下误动作，通过相电流来闭锁该功能。

负载侵入

输电馈线有时会经受由于偶然情况导致的非常严重的负载增加。F650中的负载侵入功能提供一种应对输电馈线中上述严重负载增加的能力。负载侵入元件可以针对馈线可预见的最大负载而设定，这样，便可以降低由于负载变化条件而产生的假跳闸的可能性，并同时保持针对真正故障跳闸的可靠性。

F650中的负载侵入监视功能以正序电压和电流为基础,其特性如图所示。该功能的设置允许将相过电流元件设定在峰值负载电流以下，这样,便可以监视重负载馈线应用情况下的终端离线相故障。

自动重合闸

该功能适用于三相跳闸方案和单断路器应用方案。在锁定之前可实施四次重合，每次重合的时间都可以单独设定。自动重合闸输出可用于修改每次重合之间的回路保护定值。

同期检查

F650配备一个同期检查元件。该元件的算法可实现断路器合闸时间的补偿，这样，合闸条件可得到进一步的优化。同期检查元件监视电压幅值(△V)、相角(△4)、频率(f)以及无压源条件中的最大差值。

多定值组

三个各自独立的保护定值组存储在F650的非易失存储器中。用户可以在内部编辑处于激活状态的定值组，或者通过接点输入和通讯在外部编辑这些处于激活状态的定值组。

先进的自动化功能

F650配备先进的自动化功能，这些功能包括强大的可编程逻辑、通讯、SCADA功能。这些功能远远超过了在一般保护继电器中

所听具有的功能。F650可与GE Multilin其他继电器进行无缝连接,构成完整的保护系统。

F650逻辑配置

F650逻辑配置是一种功能强大的编程逻辑引擎。使用该引擎可以创建用户化保护和控制方案,从而降低辅助元件和配线的需求并降低相关成本。使用此逻辑编程，F650可提供自动传输方案(M-T-M）所需要的用户化方案逻辑以及所需要的跳闸逻辑、基于频率、电压和通讯的甩负荷功能、坏路恢复方案、以及其他补救行为和动态定值组更改功能。

输入和输出

F650的可选择输入范围为16 ~64个输入以及0 ~ 16个输出。数字输入可由用户单独定义防抖动时间。通过设定所需要的门槛值，使用可编程"准"模拟输入值可实现在同一型号中使用不同的电压值。EnerVistaTM软件的使用可非常容易地配置所有联锁和开关顺序。图形HMI接口提供对监视、测量和报警屏幕的访问。

虚拟输入/输出

传统意义上说，保护继电器逻辑相对受到限制。对于涉及到联锁、闭锁或监视等功能的非常规应用而言，将F650的虚拟输入和输出与可编程逻辑相结合可以在使用元件数量较少并且接线较少的前提下实现更复杂的保护方案。虚拟输入和输出是与F650内部逻辑相关联的数字信号。虚拟输入包括由通讯产生的远方信号。虚拟输出是米X仅鲁空可编程逻辑方程的输出。虚拟输出，对于可编程逻辑方程而言也可作为输入使用。
