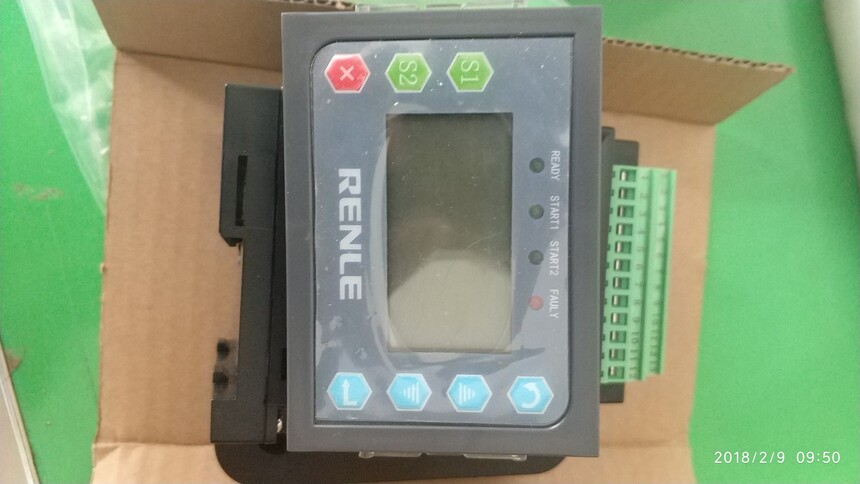

雷诺尔RENLE智能电动机保护器RM200/RMB100

RM200/RM100 系列( 以下简称M200,M100) 电机保护器是雷诺尔科技最新推出的, 基于微处理器技术开发研制的电动机智能管理系统。通过M200/M100 电动机控制装置MCU，以及现场总线通讯技术，M200、M100 为低压电动机提供了一整套专业化的集控制、保护与监测于一体的智能化管理方案，是过程控制系统电动机智能化管理的理想选择。

RM200/RM100 系列( 以下简称M200,M100) 电机保护器是雷诺尔科技最新推出的, 基于微处理器技术开发研制的电动机智能管理系统。通过M200/M100 电动机控制装置MCU，以及现场总线通讯技术，M200、M100 为低压电动机提供了一整套专业化的集控制、保护与监测于一体的智能化管理方案，是过程控制系统电动机智能化管理的理想选择。

M200 按通讯协议划共分为M200-M 和M200-P M100，做为M200 的简化版仅有M100-M。

产品特点：

全面的马达控制、保护及监测

M200/M100 马达保护器通过现场电动机控制及保护装置对电动机运行的监测、控制与保护，并通过装置的通讯功能结合上位机监控系统，实现对电动机的智能化监测，控制及保护。

完善的马达保护

完善的马达保护是对马达运行过程中的各种运行状况的详细信息进行采集跟踪，通过对故障报警、保护动作（保护脱扣）以及动作延时时间的设定来实现及时准确的保护，保证生产的安全。同时经通讯，可以对马达运行状况的详细信息在上位机上进行实时监测，并经计算机数据处理提供管理信息。在设备可能产生重大故障前，越限报警可及时提醒管理人员进行处理，避免了不必要的停机而对正常生产造成影响，最大限度地保证设备运行的有效性。

当马达运行参数达到预置的报警值时，保护装置仅进行报警，不触发脱扣；但当越限值达到预置的脱扣值时，保护装置进入脱扣触发延时。在预置脱扣延时时间内若设备恢复正常运行，则取消脱扣执行；而如果超过延时时限，则保护装置发出脱扣信号，驱动执行元件动作，停止电机运行。在马达控制装置实现各项保护功能的同时，各种保护信息也由装置生成，并经通信接口上送至计算机管理系统。

M200/M100 马达保护器特点

● 各种保护功能已内置在装置中，可根据实际需要进行配置, 省却了用户选型的麻烦。

● 中英文操作面板显示。

● 通过设置软件在电脑上可轻松选择所需的保护功能，设置所需参数，多台同类设定非常方便；

● 通过下载线将设定好的参数下载到保护器里即快捷又准确, 同时也易于存档；

● 保护器主要功能参数也可以通过面板手动修改。

● 可根据保护功能的特点设置为报警并延时脱扣，只报警不脱扣或直接进入延时脱扣保护，

● 这样的预警机制使用户提前采取相应措施避免停车给生产带来的损失。

● 通过对保护脱扣复位模式的预先设定，用户可选择故障保护脱扣的复位方式，不同的保护功能具有的复位方式不一样 :

- 自动复位

- 远程复位

- 本地复位

● 内置电流互感器, 通过简单参数的设定允许用户柔性外扩大电流互感器。

● 保护器本体自带的互感器允许用在电机额定电流0-63A 范围, 电机电流大于63A 时采用外置电流互感器扩充。

技术指标：

电气参数

主电路额定工作电压Ue230 / 400V或400 / 690V

● 额定绝缘电压Ui690V

● 额定电流Ie0.5 - 63A

● 额定工作频率50 - 60 Hz控制

回路额定工作电压Ue230VAC

● 额定绝缘电压Ui250V

● 额定工作频率50 - 60 Hz

防护等级IP20

M200/M100工作电源电压Ue220Vac

工作电源电压电源电压范围85 - 115%

控制输出继电器输出容量5A / 230V

可编程继电器输出输出容量5A / 230V

环境条件

● 储存温度－25～＋85°C

● 工作温度－5～＋60°C◆环

境湿度15% ～95%，无凝露
