FX3U-4AD三菱FX扩展模块MITSUBISHI全新原装进口

商品说明

1. 连接的基本单元为FX3G/FX3U可编程控制器（AC电源型）时，可以使用DC24V供给电源。

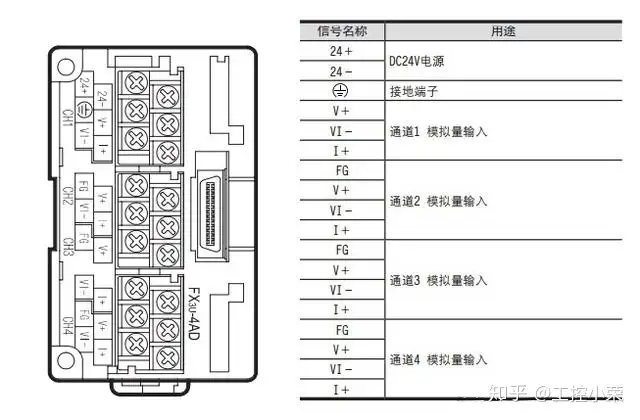

2. 在内部连接「FG」端子和「」端子。没有通道1用的FG端子。使用通道1时，请直接连接到「」端子上。

3. 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

4. 电流输入时，请务必将「V+」端子和「I+」端子短接。

5. 输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47F25V的电容。

四、功能概要

FX3U-4AD连接在FX3G/FX3GC/FX3U/FX3UC可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊功能模块。

1. FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台。（包括其它特殊功能模块的连接台数。）

2. 可以对各通道指定电压输入、电流输入。

3. A/D转换值保存在4AD的缓冲存储区（BFM）中。

4. 通过数字滤波器的设定，可以读取稳定的A/D转换值。

5. 各通道中，最多可以存储1700次A/D转换值的历史记录。
